工艺板桁架（常简称板桁架）是一种创新的超薄钢结构体系，主要用于大跨度、悬挑屋面、雨棚、连廊等，追求轻薄、美观、高效的建筑效果。

一、基本构造

上、下弦板：两块平行钢板（既是受力结构，也是外装饰面）。

腹杆：内部焊接W型钢腹板，形成空间桁架，双向传力、刚度极强。

整体：工厂预制、现场拼装，可栓可焊。

二、核心特点

超薄

完成厚度：50–100mm（传统结构约300–400mm）

边缘最薄可至5–6mm

•刚度大

比同厚传统钢梁 刚度提升3–5倍

100mm厚可实现8m级大悬挑

• 无缝美观

钢板焊接+精细打磨+涂装，屋面无缝

结构=建筑面层，无需额外装饰层

• 轻质高效

自重轻、用料省、装配化施工快

三、适用场景

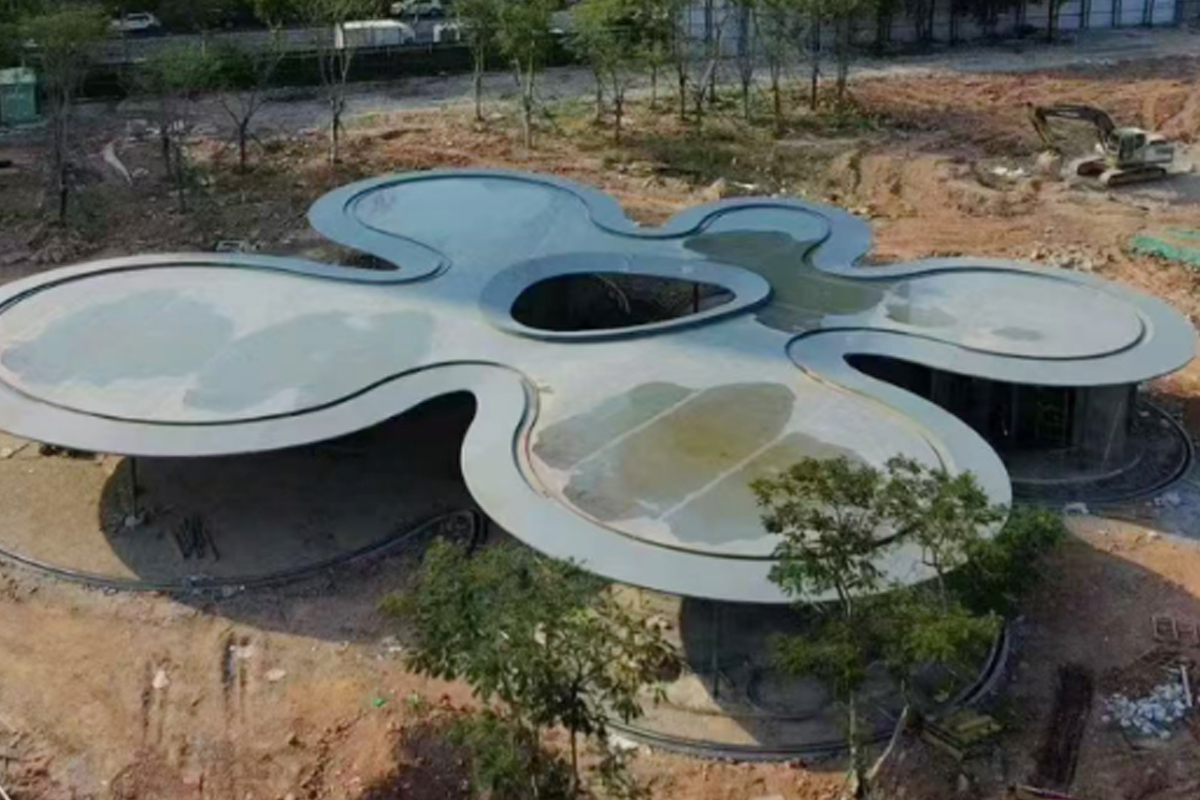

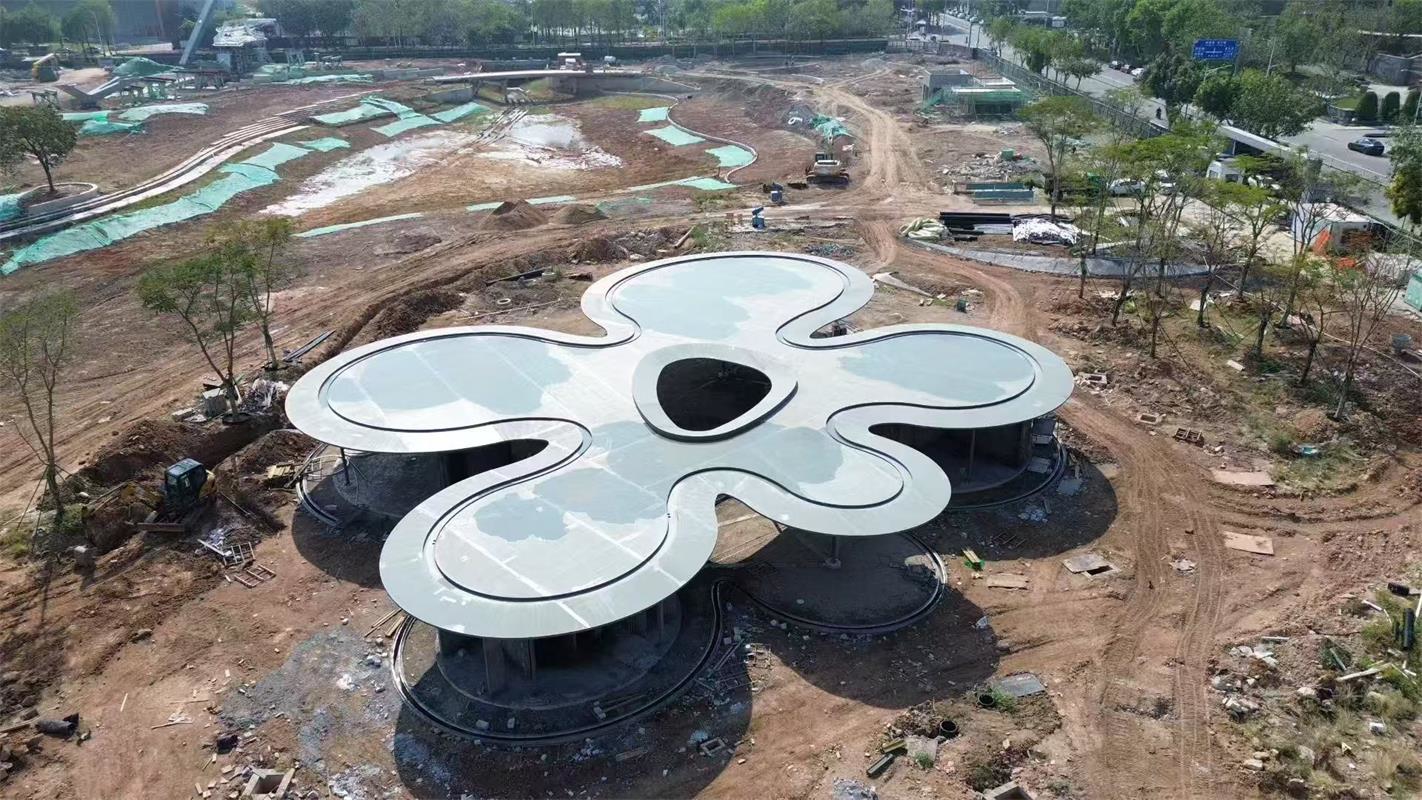

大跨度/悬挑屋面

超薄雨棚、连廊、飘板

艺术馆、展厅、公共建筑（追求极简轻盈）

典型案例：

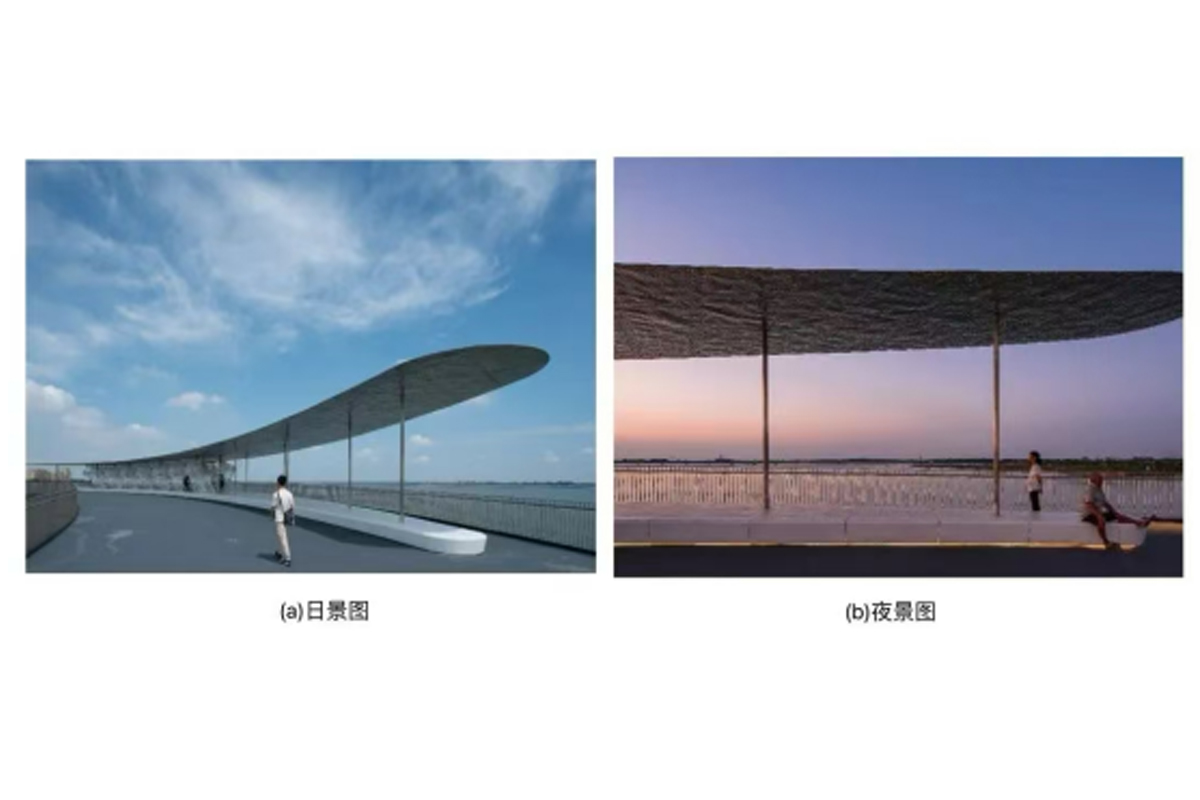

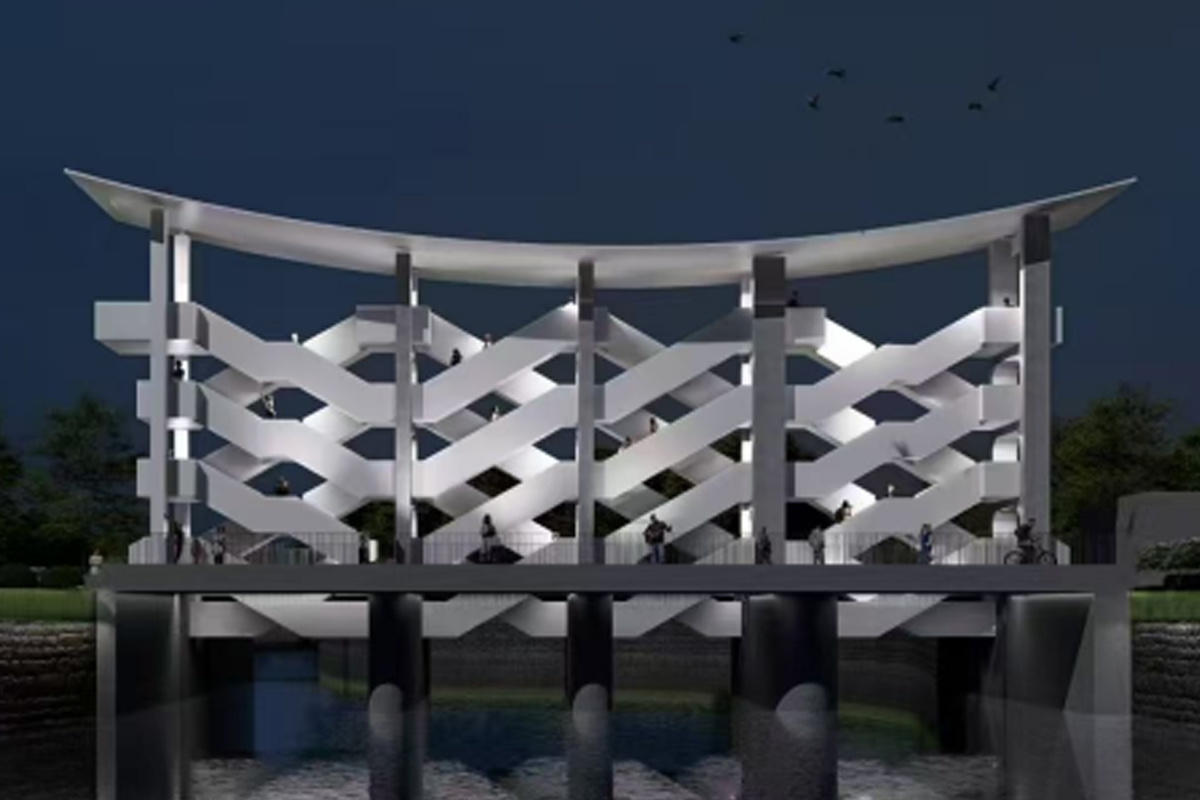

上海元荡桥飘板、绿景堂雨棚、日播文化中心

四、与钢筋桁架楼承板区别

板桁架（工艺板桁架）

全钢、屋面/悬挑结构

超薄、双向受力、外露美观

钢筋桁架楼承板

钢筋+镀锌底模，混凝土楼板用

施工模板+受力筋，埋在混凝土内
